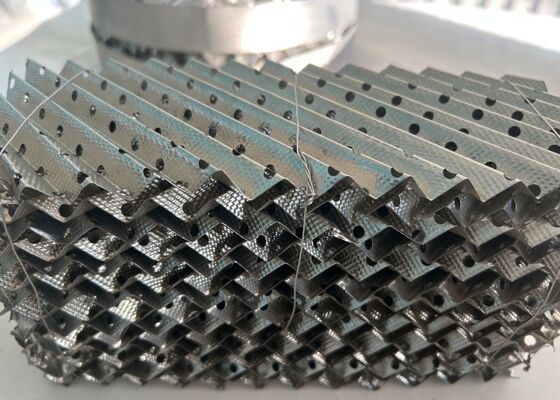

Металлическая перфорированная насадка SS304/316 для тонкой химии и вакуумной дистилляции
Металлическая структурированная насадкаВведение
Структурированная насадка Yuanhai Metal по конструкции похожа на стандартную насадку, за исключением незначительной модификации геометрии гофрировки в верхней и нижней частях каждого слоя насадки. Это относительно небольшое изменение геометрии устраняет резкое изменение направления потока жидкой и паровой фаз на границе слоя насадки.
Производительность обычной структурированной насадки ограничена взаимодействием потоков на границе слоя, где резкое изменение направления ограничивает количество встречных потоков жидкости и пара. Когда поток жидкости ограничивается восходящим паром, жидкость начинает накапливаться на границе слоя, что увеличивает перепад давления и в конечном итоге может привести к затоплению.
Геометрия структурированной насадки Yuanhai снимает ограничение потока жидкости. Поскольку преждевременное накопление жидкости устраняется, характеристики низкого перепада давления структурированной насадки лучше сохраняются во всем эффективном рабочем диапазоне насадки. Преимущества структурированной насадки Yuanhai более значительны для меньшего размера гофрировки, насадок с большей площадью поверхности. В зависимости от применения и типа насадки наблюдалось увеличение производительности до 40%.
Металлическая структурированная насадкаТехнические характеристики
Спецификация основана на материале SS304:
| Элемент |
Площадь поверхности, м²/м³ |
Свободный объем
% |
P
Па/м |
Теор. тарелки
шт./тарелка |
F-фактор
м/с(кг/м³)0,5 |
| SB-125Y |
125 |
98 |
2x10-4 |
1-1.2 |
3 |
| SB-250Y |
250 |
97 |
2x10-4 |
2-2.5 |
2.6 |
| SB-350Y |
350 |
94 |
2x10-4 |
3.5-4 |
2 |
| SB-500Y |
500 |
92 |
3x10-4 |
4-4.5 |
1.8 |
| SB-125X |
125 |
98 |
1.4x10-4 |
0.8-0.9 |
3.5 |
| SB-250X |
250 |
97 |
1.8x10-4 |
1.6-2 |
3.5 |
| SB-350X |
350 |
94 |
1.3x10-4 |
2.3-2.8 |
2.2 |
| SB-500X |
500 |
92 |
1.8x10-4 |
2.8-3.2 |
2 |
Металлическая структурированная насадкаПреимущества
| Насадочные колонны |
Тарельчатые колонны |
| Более низкий перепад давления приводит к значительной экономии электроэнергии. (Возможно снижение энергопотребления более чем на 5 %.) |
Более высокий перепад давления, но более короткие колонны. |
| Высокая способность регулирования. (Возможно снижение до 40% от проектной мощности.) |
Ограниченная регулировка для эффективной работы. (Обычно 60-70% от проектной мощности.) |
| Обеспечивает производство чистого аргона путем дистилляции, тем самым устраняя необходимость в чистом источнике водорода. |
Может использоваться для дистилляции под высоким давлением. |
Металлическая структурированная насадкаПреимущества
Большое количество теоретических тарелок, большой поток и низкий перепад давления;
Хорошая производительность при низкой рабочей нагрузке, увеличение количества теоретических тарелок с уменьшением газовой нагрузки, и практически нет нижнего предела рабочей нагрузки;
Большая эксплуатационная эластичность;
Отсутствие очевидного эффекта усиления;
Удовлетворение требований к прецизионным, большим и вакуумным дистилляционным установкам, обеспечение благоприятных условий для системы разделения дистилляцией, термочувствительных материалов и продуктов высокой чистоты.
Металлическая структурированная насадкаПрименение
Массоперенос термочувствительных химических продуктов
Правильное боковое распределение жидкостей и газов
Извлечение растворителей
Периодическая и непрерывная дистилляция
Системы с низкой нагрузкой жидкостью
Обеспечение наибольшего количества теоретических ступеней на метр высоты насадки
Уменьшение задержки жидкости
Экономия эксплуатационных нагрузок сосудов
