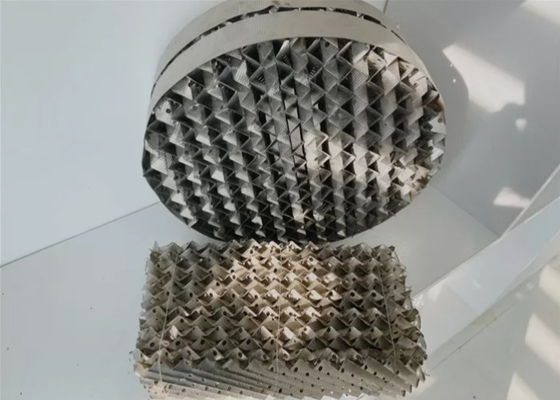

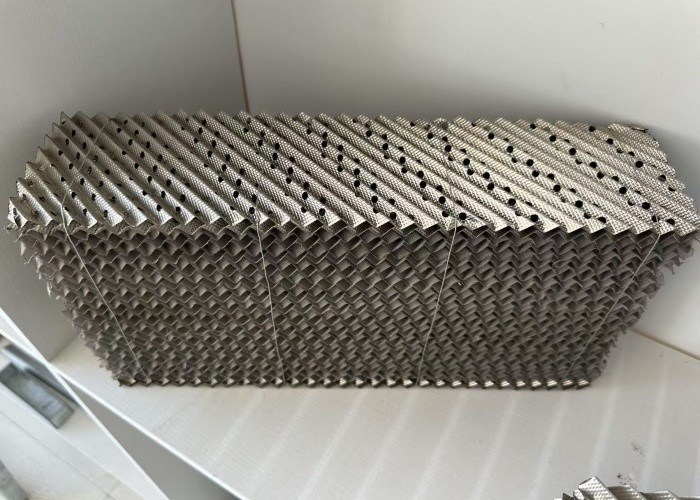

Промышленные металлические гофрированные упаковки с высокой тепловой сепарацией

Промышленная металлическая гофрированная упаковка - Средства теплового разделения высокой емкости

Обзор продукта:

Наша промышленная металлическая гофрированная упаковка предназначена для высокоэффективной передачи массы в сложных процессах отделения.Эта структурированная упаковка обеспечивает исключительный контакт пары и жидкости при сохранении низкого падения давления, что делает ее идеальной для дистилляции., поглощения и стриппинг колонны в нефтехимических, фармацевтических и экологических применениях.

Технический информационный лист:

Особенности:

1Высокая эффективность передачи массы

• Высокая площадь поверхности (250-750 м2/м3) максимизирует контакт между поверхностями
• Оптимизированный угол волнообразования (45°-60°) улучшает распределение жидкости
• Теоретические ступени до 5-8 на метр в зависимости от конфигурации

2Операция высокой мощности

• Фактор емкости (Cs) 0,05 - 0,12 м/с уменьшает требования к диаметру колонны
• Точка наводнения на 15-20% выше, чем случайная упаковка
• Управляет F-факторами до 3,5 Pa0·5

3Устойчивое строительство

• Доступно в 304/316/410 нержавеющей стали
• Специальные сплавы (Hastelloy®/Monel®) по запросу
• 0Толщина фольги от 1 до 0,2 мм обеспечивает устойчивость и эффективность

4. Операционные преимущества

• Снижение давления на 30-50% ниже, чем в лотках
• HETP до 150 мм для резких разделений
• Снижает затраты на энергию на 20-40% по сравнению с обычной упаковкой

Применение:

1Нефтехимическая промышленность

• Фракционирование сырой нефти
• Колонки для разделения нафта
• Очистка этиленгликола

2Химическая переработка

• Поглощение кислотного газа (CO2/H2S)
• Башни восстановления растворителей
• Мелкохимическая дистилляция

3.Окружающая среда

• Системы удаления ЛОС
• Машины для очистки сточных вод
• Десульфуризация дымовых газов

4Фармацевтический

• Дистилляция с высокой чистотой растворителем
• Концентрация эфирного масла
• Колонки разделения API

Процесс изготовления:

1Выбор материала

• Котушки из нержавеющей стали, высокоточные, прокатаные холодным
• Ультразвуковая проверка толщины (± 0,005 мм)

2. Водоизлияние

• Гидравлический пресс с управлением CNC с повторяемостью < 0,05 мм
• Толерантность угла ±0,5°

3Обработка поверхности

• Электрополирование (Ra≤0,4μm для устойчивости к загрязнению)
• Факультативное покрытие из ПТФЕ для кислотных служб

4. Собрание

• Роботизированное складирование с точностью выравнивания 0,1 мм
• Лазерная сварка конечных плит (полное проникновение)

5Контроль качества

• 3D-сканирование для проверки геометрии
• Испытание потока в пилотной колонне (симуляция 1:1)
• Сертификация материалов

Часто задаваемые вопросы

Вопрос: Для чего используется эта упаковка?
О: Он помогает отделить жидкости и газы в химических башнях (например, нефтепереработка или очистка воды).

Вопрос: Какие материалы доступны?
О: Стандартной сталью является нержавеющая сталь (304/316), но мы также предлагаем специальные металлы для суровых химических веществ.

В: Установка сложна?
Ответ: Нет

Вопрос: Можно мне образец?
Ответ: Да

Почему выбирать нашу упаковку?
Конструкции на заказ: индивидуальные рисунки для вашего процесса.

Техническая поддержка: моделирование CFD для прогнозирования производительности.

Запросите образцы с вашими параметрами для бесплатного анализа эффективности!
